卡扣式绝缘套管在高压母线系统中的应用与选型指南

在电力输配系统特别是10kV高压开关柜和母线桥架中，绝缘防护是保障设备安全运行和人员生命安全的关键环节。卡扣式绝缘套管作为一种新型的防护材料，因其独特的结构优势，在高压母线绝缘套管领域得到了广泛关注和应用。本文将围绕卡扣式结构、10kV绝缘套管的性能要求以及高压母线的防护标准展开详细探讨。

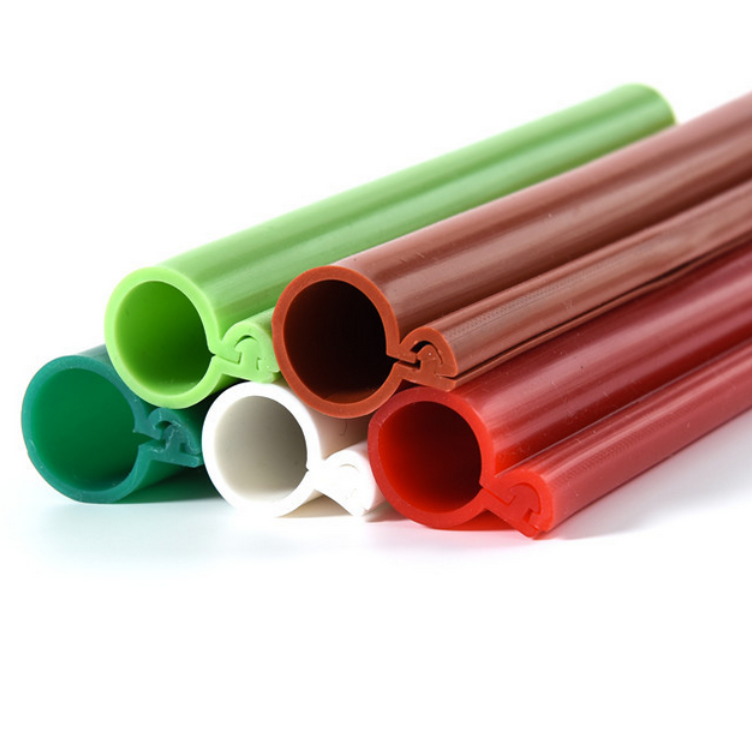

一、卡扣式绝缘套管的结构优势

传统的热缩套管需要加热收缩才能紧密包裹母线，施工繁琐且在狭窄空间内操作困难。相比之下，卡扣式绝缘套管采用纵向开口设计，配合互锁的卡扣结构（类似拉链或凹凸槽），可以徒手或借助简单工具快速扣合在母线上。这种结构不仅大幅缩短了安装时间，还允许在不停电或无法进行热缩施工的场合进行加装或更换。

卡扣式设计另一个重要优势是便于检修。当需要查看母线连接点或进行局部维护时，可以轻松打开卡扣，而无需破坏整段绝缘层。优质的卡扣式套管通常采用交联聚烯烃或硅橡胶材料，具备良好的耐候性、抗老化性和阻燃性能，能够满足室内外多种环境的使用要求。

二、10kV绝缘套管的技术要求

10kV电压等级属于中压范围，对绝缘套管的电气性能和机械性能有明确标准。根据GB/T 逬或DL/T 相关规范，10kV绝缘套管通常需要满足以下关键指标：

1. 工频耐压：42kV/1min不击穿；
2. 冲击耐压：75kV峰值不闪络；
3. 绝缘电阻：≥1000MΩ（常规条件下）；
4. 阻燃等级：不低于UL94 V-0；
5. 耐温范围：-40℃至+125℃（根据材料不同有差异）；
6. 抗紫外线和耐老化：适用于户外长期运行。

卡扣式绝缘套管若要应用于10kV母线，必须通过上述型式试验，并具备足够的爬电距离和绝缘厚度。母线的形状（矩形、圆形、槽形）和尺寸也决定了套管的规格选择，卡扣式套管一般提供多种内径规格以适应不同截面的导体。

三、高压母线绝缘套管的选型要点

为高压母线选择绝缘套管时，需考虑以下因素：

1. 电压等级与系统接地方式
不同接地系统（中性点不接地、经消弧线圈接地或直接接地）对绝缘水平要求不同。10kV系统多为中性点不接地或经消弧线圈接地，单相接地故障时非故障相电压升高至线电压，因此套管绝缘水平应按线电压考虑。

2. 母线类型与安装环境
室内开关柜内的母线通常排列紧凑，需要薄壁且柔韧的套管；户外母线桥则要求耐候性更强。卡扣式套管因其可弯曲和可拆卸特性，特别适合开关柜内母线的绝缘加强和改造项目。

3. 机械强度与热稳定性
套管应能承受母线短路时的电动力和热效应，不应因短路电流产生的热量而软化、变形或脱落。卡扣的锁紧力应在长期运行后仍保持有效，避免因震动导致松脱。

4. 配套附件
卡扣式绝缘套管系统通常包括端部封帽、T型接头护套、十字交叉护套等附件，以实现母线连接处、分支处的完整绝缘覆盖。用户应根据母线走向和接头形式选配相应的附件包。

四、安装注意事项与维护

虽然卡扣式绝缘套管安装便捷，但仍需注意：母线和套管表面必须清洁干燥，无毛刺和尖锐凸起；扣合时应确保卡扣完全咬合，必要时使用专用工具辅助；在转角或弯曲处应避免过度拉伸，以免造成应力开裂。定期巡检时应检查套管有无裂纹、变色、脱落，尤其在负载高峰期和恶劣天气后。

###

卡扣式绝缘套管作为高压母线绝缘防护的一种创新解决方案，兼顾了施工效率与电气安全，尤其适合10kV中压系统的新建与改造工程。用户在选型时应根据具体电压等级、环境条件和母线参数，选择通过型式试验的优质产品，并严格按照施工规范操作，才能充分发挥其绝缘保护作用，保障电力系统的长期稳定运行。
