管道绝缘支架与绝缘套管 产品介绍及应用解析

在石油、化工、天然气、供热等行业的管道系统中，管道支撑与电化学腐蚀防护是保障管线长期安全运行的关键环节。管道绝缘支架与绝缘套管作为两类重要的绝缘防腐配件，分别承担着结构支撑与电绝缘隔离的功能。本文将系统介绍这两类产品及其配合应用。

一、管道绝缘支架：结构支撑与电绝缘一体化

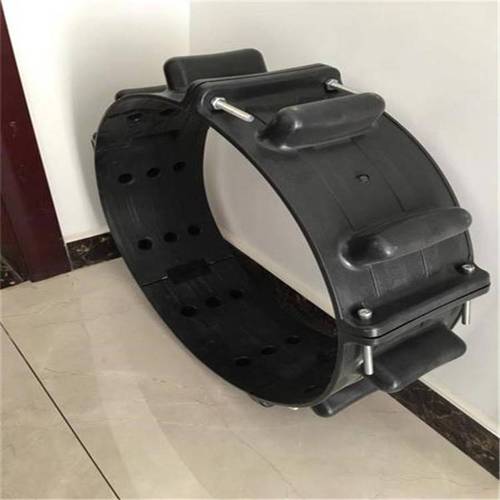

管道绝缘支架是一种安装于管道与管墩、钢构支架之间的绝缘支撑件。它的核心作用有两个：一是承受管道及输送介质的重量，保证管道在设计位置上稳定运行；二是切断管道与支撑结构之间的电连续性，避免形成电化学腐蚀回路。在阴极保护系统中，绝缘支架能有效防止保护电流通过支撑点流失，提高保护效率。

按结构和材质不同，管道绝缘支架主要分为以下几类：

• 滑动型绝缘支架：适用于允许管道因热胀冷缩而轴向滑动的场合。通常由高强度绝缘材料（如改性聚四氟乙烯、增强尼龙）制成，摩擦系数低，耐磨性好。
• 固定型绝缘支架：用于限制管道位移的固定墩处，需承受较大的轴向和横向载荷，多采用钢制内芯外包绝缘层或全绝缘复合材料结构。
• 导向型绝缘支架：用于控制管道径向位移，同时允许轴向移动，常用于长输管道的补偿器附近。

常用绝缘材料包括玻璃钢（FRP）、环氧树脂、聚四氟乙烯（PTFE）、超高分子量聚乙烯（UHMWPE） 等，这些材料具有高电阻率、耐酸碱、耐老化等特性，可根据环境温度、载荷和介质条件选择。

二、绝缘套管：穿墙与穿越处的电绝缘屏障

管道绝缘套管通常指安装在套管（保护管）与输送管之间的环形绝缘件，或者指用于管道穿墙、穿路、穿河等穿越段，使管道与外部金属结构保持电绝缘的管状部件。其主要功能包括：

• 隔离管道与套管之间的金属接触，防止发生电偶腐蚀；
• 为阴极保护电流提供绝缘屏障，避免电流通过套管泄漏到大地；
• 在穿越处起到一定机械保护作用，防止管道防腐层被划伤。

常见的绝缘套管形式包括：整体式绝缘套管（热缩或冷缩材料制成）、分瓣式绝缘套管（便于现场安装）、绝缘支撑环与绝缘端封等。材质多选用辐射交联聚烯烃、氟塑料或玻璃钢。安装时需确保套管长度超出保护管两端，形成完整绝缘段。

三、二者协同应用与选型要点

在实际工程中，管道绝缘支架与绝缘套管常被联合使用，构成完整的管道电绝缘系统。例如，在管道进站、出站或穿跨越段，支撑点使用绝缘支架，穿越套管处加装绝缘套管和绝缘端封，以确保管道与站场接地网、混凝土基础及金属套管实现全面电隔离。

选型时应重点关注：

• 绝缘电阻：一般要求大于1MΩ，潮湿环境下仍应满足设计要求；
• 机械强度：根据管道自重、介质重量、风载、地震载荷等计算；
• 耐温与耐老化性能：适配设计温度范围，埋地或露天环境下长期稳定；
• 摩擦系数与滑动性能：对于滑动支架尤为关键；
• 安装便捷性：分体式、可调式结构有助于现场施工。

四、

管道绝缘支架与绝缘套管虽属管道工程中的辅助配件，却直接关系到管道系统的运行安全和阴极保护效果。合理选择、正确安装这两类产品，可以有效延长管道使用寿命，减少腐蚀泄漏风险。建议工程师在选型时综合考虑工况条件、绝缘要求与施工便利性。
